Diseño de elementos innovadores para
aislamiento térmico del secador de placas

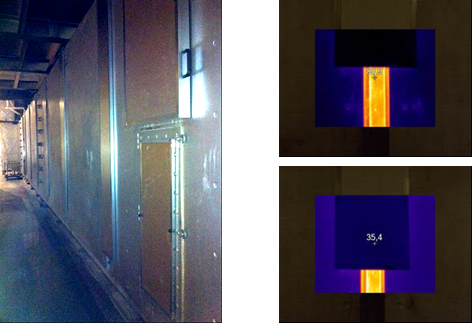

La fábrica cuenta con un horno secador
de más de 130 m de largo, con una serie de puertas y ventanas para el mantenimiento
interior. Las puertas se encuentran aisladas mediante lana de roca de 100 mm de
grueso. Sin embargo, los espacios entre puerta y puerta y los vidrios de las
ventanas no disponían de suficiente aislamiento para las fugas de calor. Por
necesidades de producción, el sistema de aislamiento tenía que ser fácilmente
removible por una sola persona, puesto que las puertas se tienen que poder
abrir y cerrar con facilidad.
Con todos estos requerimientos se diseñó un sistema ligero,
de fácil y sencilla implantación, basado en placas de poliisocianurato
extruido (PIR) recubiertas de aluminio e imanes.
Otros materiales incorporados a los elementos aislantes son juntas y materiales
refractarios, cintas y paneles rígidos de fibras minerales, etc.
El aluminio de las superficies de las placas sirve como
pantalla contra la transferencia de calor por radiación y el alto poder
aislante del PIR limita la conducción. Los imanes
proporcionan una fijación efectiva sobre las superficies a aislar, y las juntas
y la configuración del conjunto evitan la circulación o infiltración de aire,
bajando drásticamente las pérdidas por convección. De esta forma se consigue
reducir las pérdidas de calor en más del 90%. Además, el poco peso del material
permite mover las piezas sin ningún esfuerzo.
La creatividad para encontrar soluciones funcionales e
innovadoras, y el conocimiento de la termoenergía
para que estas sean efectivas, permitieron satisfacer las necesidades del
cliente de una forma económica y eficiente.
El período simple de retorno de la inversión es inferior a
un año.
